算子与张量基础：从模型节点到数据布局

学习目标

这篇笔记解决 Ascend C 入门前最基础的两个问题：算子是什么，以及算子如何理解和处理数据。学完后应能区分算子名称与算子类型、Tensor 与 TensorDesc，并能解释 shape、format、axis 三者分别描述什么。

先修知识

• Python 与 NumPy 基础
• 标量、向量、矩阵的基本概念
• 神经网络由多个计算层连接而成的基本认识

问题背景：为什么先学算子

AI 模型看起来很复杂，但执行时会被拆成许多基础计算单元，例如卷积、矩阵乘、激活和池化。只有理解这些计算单元以及它们接收的数据形式，才能进一步讨论算子如何映射到昇腾 NPU、如何优化性能。

人工智能从早期规则系统逐渐发展到深度学习和生成式 AI，但无论模型能力如何变化，底层计算仍然要落到一个个算子上。因此，算子可以看成模型与硬件之间的基本衔接点。

核心概念：算子是什么

算子（Operator，OP）是完成某种确定计算逻辑的基础计算单元。 AI 模型通常可以表示为一张计算图，图中的节点是算子，边上传递的是 Tensor。

例如：

输入 Tensor → Conv2D → ReLU → MaxPool → 输出 Tensor

在数学上，算子也可以泛指从一个空间到另一个空间的映射，例如微分、积分、tanh 和卷积。AI 工程中的“算子”更强调可被框架调度、可在硬件上执行的计算实现。

算子名称与算子类型

因此，conv1 和 conv2 可以是两个不同的算子名称，但它们都属于 Conv2D 类型。

下图来自课程原 Notebook。图中 Conv1、Pool1、Conv2 是不同节点的名称；它们对应的类型需要结合模型定义判断，例如 Conv1 和 Conv2 通常都属于卷积算子类型。

Tensor 与 TensorDesc

Tensor：数据本体

Tensor 是算子输入和输出的标准数据容器，可以看作多维数组：

TensorDesc：数据说明书

TensorDesc 不保存实际数值，只描述 Tensor 的元信息。可以把 Tensor 比作“杯中的水”，TensorDesc 比作“杯子上的标签”。

常见元信息包括：

• name：Tensor 的标识；
• shape：每个维度的大小；
• dtype：元素的数据类型，如 float16、float32、int8；
• format：数据的物理排布方式，如 NCHW、NHWC、ND。

在 NumPy 和 PyTorch 中，这些描述能力通常内置在数组或 Tensor 对象里；在 CANN 的部分接口设计中，数据与描述信息会被显式区分。

最小例子

import numpy as np

x = np.array([[1, 2], [3, 4]], dtype=np.float32)
y = np.array([[5, 6], [7, 8]], dtype=np.float32)
z = x + y

print(z)
print(z.shape)  # (2, 2)
print(z.dtype)  # float32

这里的 x、y 和 z 是 Tensor；加法是算子；shape 和 dtype 是描述 Tensor 的元信息。

Shape：每个轴有多长

shape=(D0, D1, ..., Dn-1) 表示一个 n 维 Tensor，各元素分别给出对应轴的长度。

以 shape=(4, 20, 20, 3) 的图片数据为例：

4  → 图片数量
20 → 图片高度
20 → 图片宽度
3  → RGB 通道数

Shape 不仅决定数据规模，也直接影响循环层级、索引方式、内存占用和算子的合法输入范围。

Format：各轴按什么语义排列

同一批图像可以有相同的元素数量，但采用不同的维度顺序：

转换格式不是简单修改 shape，而是要重排数据轴：

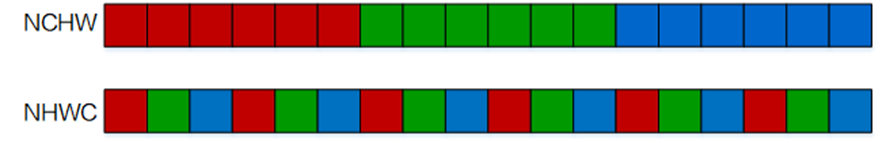

下图对比了同一组图像数据采用 NCHW 与 NHWC 时的轴顺序。看图时重点关注通道 C 所在的位置。

img_nchw = img_nhwc.transpose(0, 3, 1, 2)
img_nhwc_again = img_nchw.transpose(0, 2, 3, 1)

Format 会影响线性内存中的数据顺序，也会影响算子读取数据的方式与性能。

Axis：当前操作沿哪个维度进行

Axis 是维度的下标。对于 shape=(2, 3, 4) 的 Tensor：

• axis=0 指第一维，长度为 2；
• axis=1 指第二维，长度为 3；
• axis=2 指第三维，长度为 4；
• axis=-1 等价于最后一维，即 axis=2。

对某个轴做聚合时，该轴通常会从输出 shape 中消失。例如：

x = np.ones((2, 3, 4))
y = np.sum(x, axis=2)
print(y.shape)  # (2, 3)

三者的关系

shape  → 每个轴有多少元素
format → 每个轴分别代表什么语义、按什么顺序排列
axis   → 本次操作选中哪一个维度

以 NCHW 的 [1, 3, 224, 224] 为例，axis=1 指通道；换成 NHWC 后，通道变成 axis=3。因此，脱离 format 只说 axis 的业务含义是不完整的。

实践经验

• 写算子前先列出所有输入、输出的 shape、dtype 和 format。
• 每一步计算后都检查输出 shape，维度对不上往往比数值错误更早暴露问题。
• 不要把“能广播”误认为“shape 必须相同”。NumPy/PyTorch 支持广播，但具体算子是否允许广播要看其定义。
• 对 RGB 通道直接求和只是通道聚合，不是严格的灰度化；标准灰度转换通常需要按感知权重加权。

常见误区

1. 名称相同就代表类型相同。 名称用于唯一标识，类型才决定计算逻辑。
2. TensorDesc 保存实际数据。 实际数据在 Tensor 中，TensorDesc 保存元信息。
3. Shape 相同，数据布局就一定相同。 Shape 只给出维度大小，format 才描述轴的语义顺序。
4. Axis 只能为正数。 多数框架允许负轴，-1 表示最后一维。
5. 转格式只需要改 shape。 正确转换通常还要转置数据轴。

一句话总结

算子的本质是对 Tensor 执行确定计算逻辑，而 shape、format 和 axis 分别说明数据有多大、如何排列以及沿哪个维度操作。

复习卡片

• 核心问题：AI 模型的基本计算和数据单元是什么？
• 核心机制：算子接收 Tensor，按既定逻辑计算并输出新 Tensor。
• 关键区分：Name 标识节点，Type 决定逻辑；Tensor 存数据，TensorDesc 存元信息。
• Shape：各轴长度。
• Format：轴的语义与排布顺序。
• Axis：操作所针对的维度下标。

自测问题

1. conv1 与 Conv2D 分别更可能是算子名称还是算子类型？
2. Tensor 与 TensorDesc 的职责有什么区别？
3. [1, 3, 224, 224] 从 NCHW 转成 NHWC 后，shape 是什么？
4. 对 shape=(2, 3, 4) 的 Tensor 沿 axis=2 求和，输出 shape 是什么？
5. 为什么只知道 axis=1，还不能确定它是不是通道维？

图片来源

本文图片取自 CANN Learning Hub：人工智能与算子基础，本地保存仅用于学习笔记。
