Ascend C 上板性能分析：用 msProf 定位瓶颈

CANN / Ascend C
Ascend C msProf Profiling 性能优化 AI Core
查看“CANN / Ascend C”专题目录（14/15）
本文目录 16 个小节

学习目标

  • 使用 msprof op 采集可执行程序的上板性能；
  • 认识 PipeUtilization.csv 等主要交付件；
  • 用理论耗时与实测数据共同判断计算、搬运或 Scalar 瓶颈；
  • 通过单变量对照实验验证优化是否有效。

前提：先保证功能正确

Profiling 不是功能调试工具。开始采集前，测试程序至少应满足：

  • 可以独立编译并稳定运行；
  • 输入规模、数据类型和 Tiling 固定；
  • 精度校验通过；
  • 运行环境、核数和频率条件可记录、可复现。

如果输入条件不断变化，优化前后的耗时就没有可比性。

msProf 的作用

msProf 用于采集和分析昇腾 AI 处理器上的算子性能。课程通过 CANN 自带的 msopprof 能力，采集单算子 API 调用程序。

最小命令如下：

msprof op --output=Sources/04.03/prof ./Sources/04.03/build/demo

注意：msProf 参数位于可执行文件之前；测试程序自己的参数应放在可执行文件之后。

常用采集参数

参数作用使用场景
--kernel-name按名称或前缀选择算子程序会启动多个算子时
--launch-count设置最大采集次数观察多次调用
--launch-skip-before-match跳过前若干次匹配排除初始化或前几轮执行
--warm-up预热设备避免低频状态影响短算子测量
--output指定输出目录保留基线和优化后两组数据

主要性能文件看什么

文件重点信息
OpBasicInfo.csv算子名称、Block Dim、整体耗时
PipeUtilization.csvVector、Scalar、MTE 等流水的耗时和占比
ArithmeticUtilization.csvCube、Vector 指令利用情况
Memory.csv各层级内存读写带宽
MemoryUB.csvUB 相关读写和流水信息
MemoryL0.csvL0A、L0B、L0C 带宽信息
L2Cache.csvL2 Cache 命中情况
ResourceConflictRatio.csvBank Conflict 和资源冲突比例
visualize_data.bin供可视化工具使用的综合数据

不要一开始就把所有表格全部展开。先用整体耗时和流水占比确定方向，再进入带宽、Cache 或冲突指标。

从理论值建立性能尺度

搬运理论耗时

Tmemory=搬运字节数理论带宽T_{memory}=\frac{\text{搬运字节数}}{\text{理论带宽}}

课程示例：搬运一个 4096×40964096\times4096 的 float 矩阵，若峰值带宽约为 1.8 TB/s1.8\ \text{TB/s}：

T=4×4096×40961.8×1012≈37.28 μsT=\frac{4\times4096\times4096}{1.8\times10^{12}}\approx37.28\ \mu s

计算理论耗时

Tcompute=计算元素数或运算量理论算力T_{compute}=\frac{\text{计算元素数或运算量}}{\text{理论算力}}

理论值是下界参考，不是对实测的保证。小块搬运、共享带宽、指令启动、同步、访存模式和并行度都会造成差距；峰值规格还会随芯片型号和数据类型变化。

PipeUtilization 的阅读顺序

对 Vector 算子，可以优先关注：

字段含义
aiv_time(us)单个 AI Vector Core 的整体执行时间
aiv_total_cycles总周期数
aiv_vec_time(us) / ratioVector 指令耗时与占比
aiv_scalar_time(us) / ratioScalar 指令耗时与占比
aiv_mte2_time(us) / ratioGM → AI Core 搬入耗时与占比
aiv_mte3_time(us) / ratioAI Core → GM 搬出耗时与占比
aiv_icache_miss_rate指令 Cache 未命中率
aiv_mte2_active_bw(GB/s)MTE2 活跃期间的带宽
aiv_mte3_active_bw(GB/s)MTE3 活跃期间的带宽

课程 Add 样例的采集结果中，Scalar 占比超过 90%，因此优先检查 Kernel 侧的标量逻辑，而不是盲目改动 Vector Add。

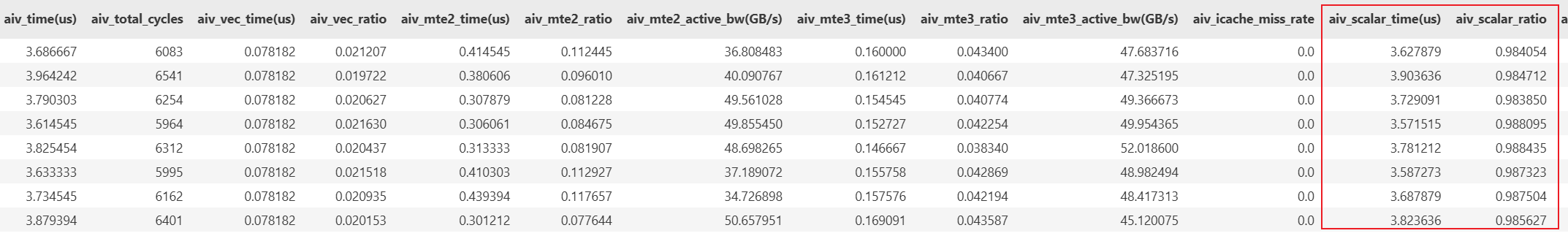

启用打印时的流水占比

图片来源：CANN 课程 04.03_profiling_tool_usage.ipynb，展示启用打印时的性能数据。

从指标回到源码

样例中的 Scalar 工作主要来自：

  1. Init 中的长度计算和 GM 地址偏移；
  2. Process 的循环控制及 printf；
  3. CopyIn、CopyOut 的地址偏移。

优化判断不能只看“它属于 Scalar”，还要看它是否必要、能否移到 Host，以及修改成本。课程中最明显的非必要开销是调试打印，因此先通过 CMake 关闭：

target_compile_definitions(demo PRIVATE ASCENDC_DUMP=0)

重新编译、重新采集后，Scalar 耗时应显著下降：

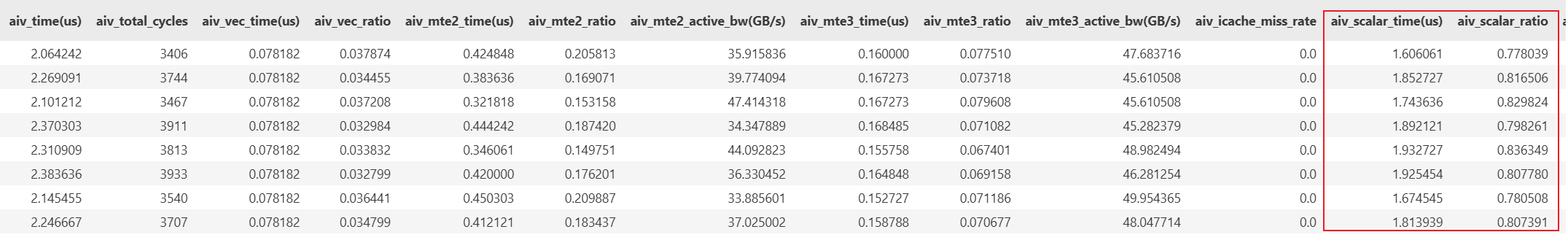

关闭打印后的流水占比

图片来源：CANN 课程 04.03_profiling_tool_usage.ipynb，展示关闭打印后的性能数据。

这一步体现了性能优化最重要的原则：每次只改变一个主要变量，然后用同样的输入重新测量。

标准调优闭环

  1. 建立可复现的正确性基线；
  2. 预热并采集基线性能；
  3. 找出最长流水或理论差距最大的环节；
  4. 提出能够被数据证伪的假设；
  5. 只实施一项主要修改；
  6. 在相同条件下重新采集；
  7. 同时检查精度、整体耗时和各核波动；
  8. 保留结果，继续下一轮。

常见误区

  • 占比最高的流水一定最差：占比还受总耗时变化影响，需同时看绝对时间。
  • 所有流水时间都能直接相加：存在流水重叠时，局部时间不一定等于端到端耗时；课程样例的串行表现不能推广到所有 Kernel。
  • 带宽未达到峰值就是 Bug：小数据块和不连续访问本来就难以达到峰值。
  • 只测一次即可：短算子容易受预热、频率和系统抖动影响，应多次测量并看分布。
  • 调试版本可直接用于性能比较：打印会污染采集结果。

一句话总结

上板调优就是用真实硬件数据把“感觉哪里慢”变成“哪条流水慢、慢多少、改完是否真的变快”。

复习卡片

问题答案
上板采集的基本命令？msprof op --output=目录 可执行文件
第一张重点查看的表？通常是 PipeUtilization.csv
MTE2 表示什么方向？GM → AI Core
MTE3 表示什么方向？AI Core → GM
优化实验应遵循什么原则？相同条件、单变量修改、重新采集

自测题

  1. 为什么既要看 ratio，也要看 time(us)？
  2. 若 MTE2 耗时很高，下一步应关注哪些指标或代码？
  3. 为什么短算子可能需要 --warm-up？
  4. 关闭打印后 Scalar 占比下降，是否足以证明端到端性能一定提升？
参考答案
  1. 占比受总量影响，绝对时间才能说明该流水实际消耗了多少时间。
  2. 查看活跃带宽、搬运块大小、连续性、重复搬运，以及 CopyIn 的地址和 Tile 设计。
  3. 避免设备尚未提频导致采样偏慢，使不同轮次更可比。
  4. 还需要比较整体执行时间，并确认输入、核数、频率和精度一致。

内容与图片来源

  • 课程仓库：CANN LearningHub
  • 参考 Notebook：04.03_profiling_tool_usage.ipynb
  • 示例源码：课程内的 src/04.03/add_custom.asc
