Ascend C 矩阵乘基础：分形格式、数据流与两级 Tiling

学习目标

这篇笔记为后续 Matmul 高阶 API 和 CV 融合算子打基础。学完后应能检查矩阵 shape，解释 ND 与 NZ/ZZ/ZN 分形格式的区别，并能说明矩阵乘在 Cube 上的存储数据流和两级 Tiling。

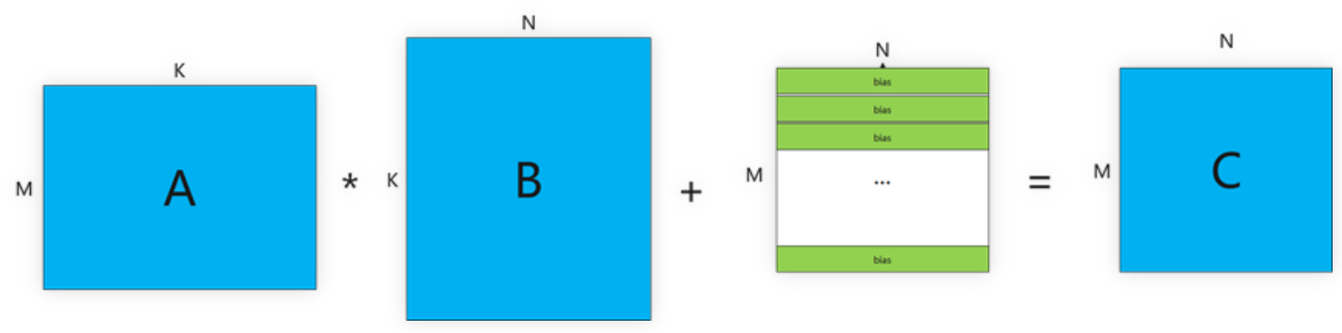

矩阵乘的输入输出

• $A$：[M, K]；
• $B$：[K, N]；
• $C$：[M, N]；
• $Bias$：通常为 [N]，广播到结果的每一行。

单个输出元素：

检查 shape 时，最重要的是 A 的第二维必须与 B 的第一维一致。

为什么需要分形格式

CPU 常见的 ND 行优先布局便于按行遍历，但 Cube 单元按矩阵小块并行计算。以 half 为例，典型基础块与 16×16 规模相关。若仍按普通 ND 布局取块，硬件可能需要跨行跳跃访问，影响带宽利用和数据复用。

分形格式会对矩阵进行：

Pad 对齐 → Reshape 分块 → Transpose 重排

使一次 Cube 计算需要的数据在内存中更接近、对齐且适合块读取。

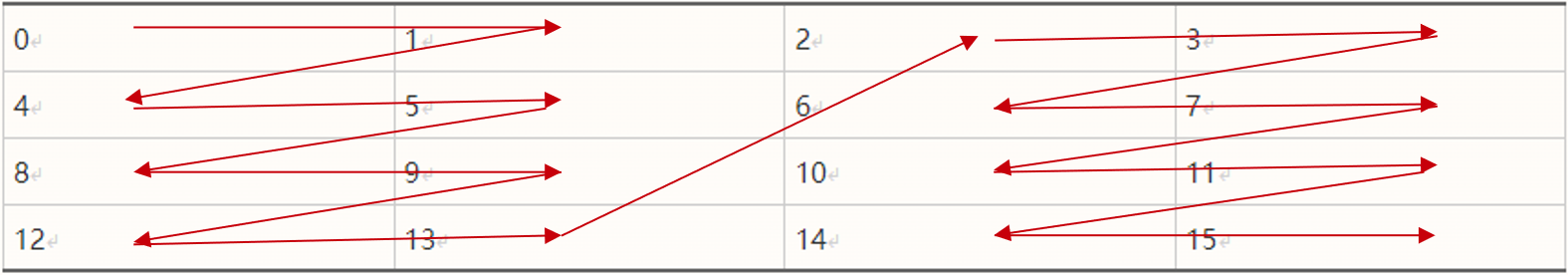

FRACTAL_NZ

NZ 常用于结果或某些矩阵输入。外层分形按列优先形成“N”形，分形内部按行优先形成“Z”形。

二维矩阵的概念转换：

(M, N)
  → Pad 到 (M1×M0, N1×N0)
  → Reshape 为 (M1, M0, N1, N0)
  → Transpose 为 (N1, M1, M0, N0)

FRACTAL_ZZ 与 FRACTAL_ZN

使用底层 Mmad 类接口时，A 在 L0A、B 在 L0B、C 在 L0C 往往需要匹配特定分形格式。使用 Matmul 高阶 API 时，部分搬运、切分和格式转换会被封装，但模板类型、Host Tiling 与真实输入格式仍必须一致。

分形尺寸与 dtype 位宽有关。例如 K 方向常以 32B / sizeof(dtype) 计算，因此不能把 half 的块参数机械用于 float 或 int8。

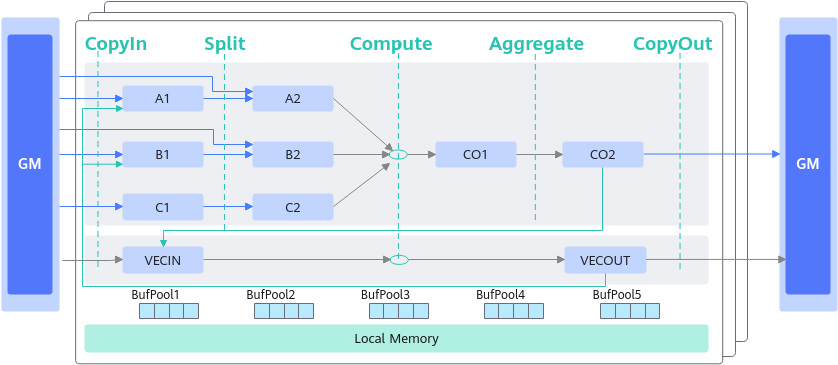

矩阵乘的数据流

重要逻辑位置：

典型数据路径：

A：GM → A1 → A2
B：GM → B1 → B2
计算：A2 × B2 → CO1
汇聚：CO1 → CO2
输出：CO2 → GM 或 VECIN

数据量较小时可能直接从 GM 搬到 A2/B2；大多数情况下先利用 A1/B1 缓存有助于隐藏搬运并提高复用。

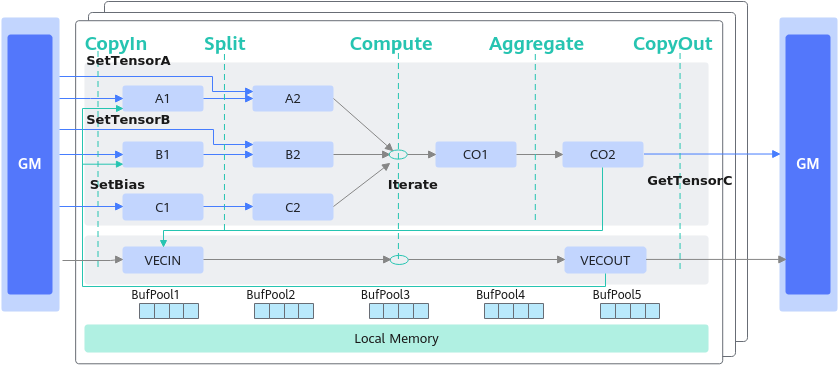

Matmul 高阶 API 的简化视角

底层矩阵范式包含 CopyIn、Split、Compute、Aggregate、CopyOut。Matmul 高阶 API 把它简化为：

SetTensorA / SetTensorB / SetBias
                ↓
          Iterate / IterateAll
                ↓
             GetTensorC
                ↓
               End

• Iterate：逐次计算 baseM×baseN 结果分片，通常在循环中配合 GetTensorC；
• IterateAll：一次完成本核负责的 singleCoreM×singleCoreN 范围；
• End：结束本次 Matmul 并释放相关资源。

两级 Tiling

多核切分

A 沿 M 轴切分，B 沿 N 轴切分，每个核负责一个输出子矩阵：

A 子块：[singleCoreM, K]
B 子块：[K, singleCoreN]
C 子块：[singleCoreM, singleCoreN]

若 M 方向有 mBlocks 块、N 方向有 nBlocks 块，通常需要 mBlocks×nBlocks 个逻辑任务。K 很大时还可能沿 K 轴分段累加。

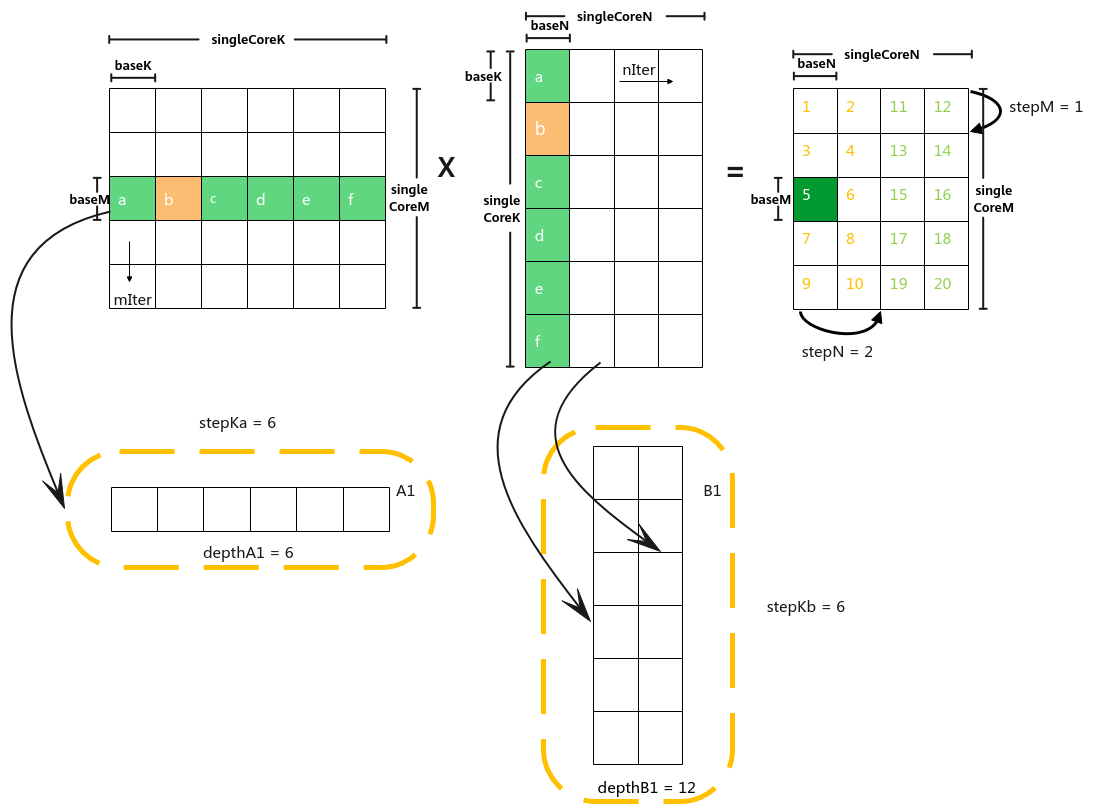

核内切分

单核负责的矩阵仍可能装不进 Local Memory，需要进一步切成 baseM×baseK 与 baseK×baseN：

C_tile[baseM, baseN]
  += A_tile[baseM, baseK]
   × B_tile[baseK, baseN]

K 方向的多个分片会累加到同一个 C Tile。

关键 Tiling 参数

• singleCoreM/N/K：单核负责范围；
• baseM/N/K：一次基本 Cube 计算的数据块；
• iterateOrder：结果 Tile 先沿 M 还是 N 方向遍历；
• depthA1/depthB1：A1/B1 能缓存多少份基本块；
• stepM/stepN/stepKa/stepKb：A1/B1 中不同方向的缓存步长。

这些参数共同影响复用、搬运量、并行度与片上存储占用，不能只追求某个 Tile 越大越好。

常见误区

1. 矩阵元素数量对上就能相乘。 必须满足 A 的 K 与 B 的 K 一致。
2. NZ 只是换一个 shape 名称。 它包含 Pad、分块和物理顺序重排。
3. 所有 dtype 的分形尺寸相同。 K0 等参数与元素位宽有关。
4. 多核只切 A。 输出二维分块通常同时涉及 A 的 M 轴与 B 的 N 轴。
5. Matmul 高阶 API 让 Tiling 不再重要。 高阶 API 封装执行细节，但性能和正确性仍依赖 Tiling。

一句话总结

Ascend C 矩阵乘通过分形格式适配 Cube 块计算，并用“多核输出分区 + 核内 base Tile”两级 Tiling 组织数据复用和并行计算。

复习卡片

• Shape：[M,K]×[K,N]→[M,N]。
• 硬件：Cube 按矩阵块计算。
• 格式：A 常见 ZZ、B 常见 ZN、C 常见 NZ。
• 数据流：GM → A1/B1 → A2/B2 → Cube → CO1/CO2。
• 多核：切 M、N 输出区域。
• 核内：baseM/baseN/baseK。

自测问题

1. Bias 为 [N] 时如何作用到 [M,N] 输出？
2. 分形格式为什么有利于 Cube 计算？
3. singleCoreM/N/K 与 baseM/N/K 有什么区别？
4. K 方向被切成多块时，结果如何得到？

图片来源

本文图片取自 3day 课程原图及 CANN Learning Hub：矩阵乘法介绍。
