Ascend C 泛化 Tiling：对齐、多核均衡、UB 切块与尾块处理

学习目标

这篇笔记从固定 shape 的 Add 样例进一步走向泛化：输入长度和 dtype 改变时，Host 如何根据 32 字节对齐、可用核数和 UB 容量生成切分参数。学完后应能独立推导大核、小核、普通 Tile 与尾块的大小。

为什么需要 Tiling

AI Core 的 Local Memory 容量有限，大输入无法一次全部装入。Tiling 把完整数据拆成小块，循环执行：

搬入一块 → 计算一块 → 回写一块 → 处理下一块

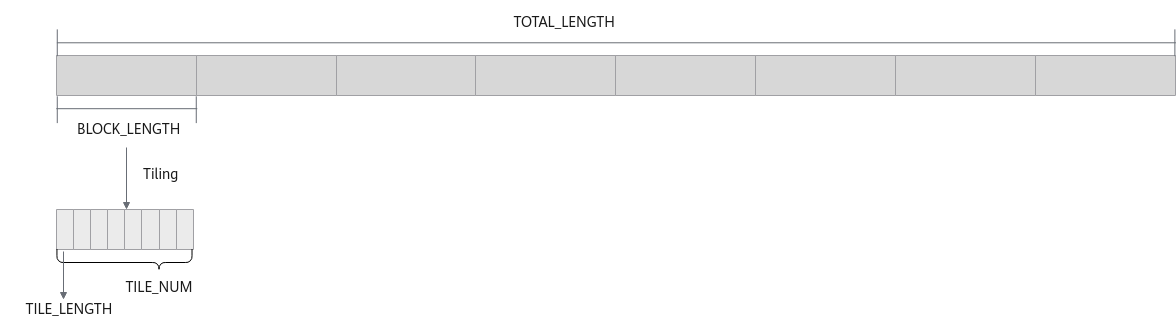

总体层次：

• TOTAL_LENGTH：全局数据量；
• BLOCK_LENGTH：每个核负责的数据量；
• TILE_LENGTH：单核单次处理的数据量；
• TILE_NUM：单核循环次数。

三条设计原则

32 字节对齐

课程以 32B 为最小数据块。字节数向上对齐：

整数写法：

alignedBytes = ((inputBytes + 31) / 32) * 32;

尽量提高单次搬运量

Global Memory 访问成本较高，应尽量利用 UB，使每个 Tile 足够大，减少搬运次数。但还要为所有输入、输出、临时 Tensor 和双缓冲预留空间。

多核负载尽量均衡

先按 32B 数据块均分。不能整除时，让前若干核各多处理一个块：

基础块数 = totalBlocks / coreNum
大核数量 = totalBlocks % coreNum
大核块数 = 基础块数 + 1
小核块数 = 基础块数

四种切分情况

泛化 Tiling 的目标是覆盖最后一种情况，而不是只让固定样例跑通。

示例：660 个 half 元素

条件：输入 shape=(1,660)，half 每元素 2B，使用 4 个 AI Core，示例 UB 容量为 768B；Add 同时需要 x/y/z 三路空间。

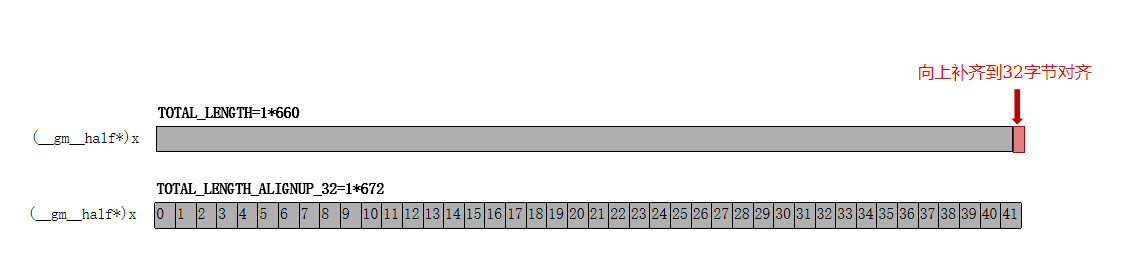

第一步：向上对齐

原始字节数 = 660 × 2 = 1320B
对齐字节数 = ceil(1320 / 32) × 32 = 1344B
对齐元素数 = 1344 / 2 = 672
32B 块数  = 1344 / 32 = 42

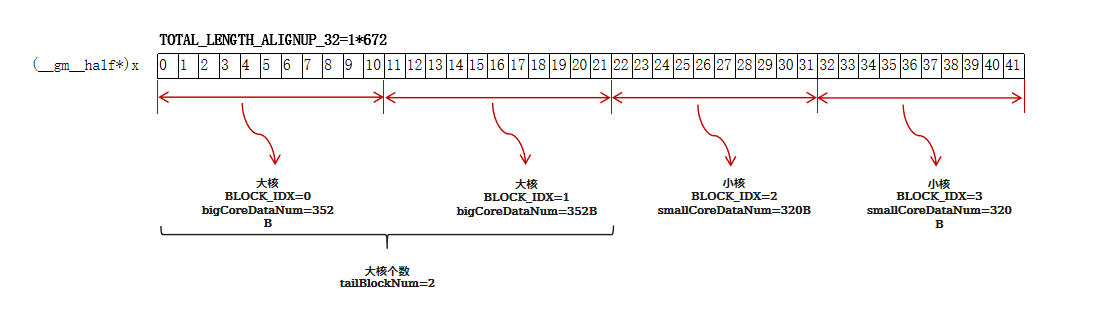

第二步：核间分配

42 / 4 = 10 余 2
前 2 核：11 个 32B 块，即 176 个 half 元素
后 2 核：10 个 32B 块，即 160 个 half 元素

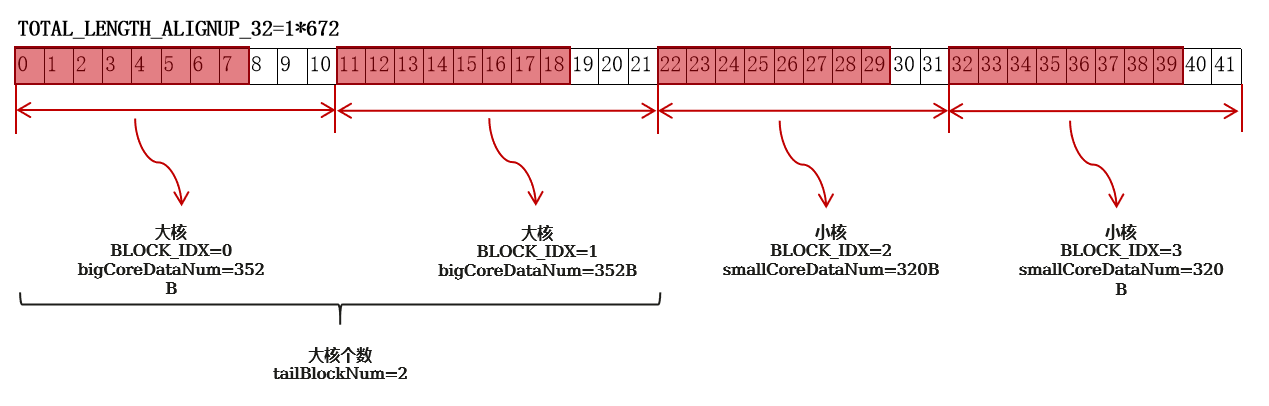

第三步：核内切块

每路最大空间 = 768B / 3 = 256B
每 Tile 元素 = 256B / 2B = 128 个 half

• 大核：176 = 128 + 48；
• 小核：160 = 128 + 32。

TilingData 应保存什么

struct TilingDataTemplate {
    uint32_t smallCoreDataNum;
    uint32_t bigCoreDataNum;
    uint32_t finalBigTileNum;
    uint32_t finalSmallTileNum;
    uint32_t tileDataNum;
    uint32_t smallTailDataNum;
    uint32_t bigTailDataNum;
    uint32_t tailBlockNum;
};

这些字段共同回答：当前核属于大核还是小核、总共处理多少元素、循环多少次、最后一次处理多少元素。

Host 侧 CalcTiling

选择实际核数

coreNum = min(hardwareCoreNum, alignedBytes / 32);
coreNum = max(coreNum, 1U);
numBlocks = coreNum;

这样避免数据块少于核数时启动大量空核。

计算单 Tile 容量

Add 有两个输入和一个输出，未开启双缓冲的简化估算：

tileBlockNum = (ubSize / 32) / 3;
tileDataNum = tileBlockNum * 32 / sizeof(T);

实际工程还要扣除临时空间、系统预留和对齐损耗；启用 Double Buffer 时，缓冲份数也应进入容量预算。

计算循环与尾块

tileNum = coreBlockNum / tileBlockNum;
finalTileNum = coreBlockNum % tileBlockNum == 0
             ? tileNum
             : tileNum + 1;

tailDataNum = coreDataNum - tileDataNum * tileNum;
tailDataNum = tailDataNum == 0 ? tileDataNum : tailDataNum;

Kernel 侧如何使用

1. 用 GetBlockIdx() < tailBlockNum 判断大核/小核；
2. 计算本核 Global Memory 起始偏移；
3. 选择本核的 coreDataNum/tileNum/tailDataNum；
4. 普通循环使用 tileDataNum，最后一次改为 tailDataNum；
5. CopyIn、Compute、CopyOut 都使用当前 processDataNum。

大核在前、小核在后时，第 k 个核的偏移可按前面所有核实际长度累计。偏移公式必须与 Host 的分配规则严格一致。

对齐中的安全问题

“把长度向上对齐”不等于可以无条件越过原始 Tensor 边界读写。泛化实现必须明确采用哪一种策略：

• Host 为对齐后的长度真实分配并填充安全缓冲；
• 使用支持尾块/掩码的搬运和计算方式；
• 最后一块只访问原始有效元素，并正确处理对齐要求。

若只在 Tiling 中把 660 改成 672，而 Device 缓冲仍只分配 660 个元素，可能产生越界访问。

常见误区

1. Tiling 只是把数据平均分。 它还要考虑对齐、UB、dtype、尾核和尾块。
2. 启动全部核一定更快。 数据过小时，多核启动和同步开销可能更高。
3. UB 可以全部分给输入。 输出、临时 Tensor、队列和双缓冲都要占空间。
4. 向上对齐后可以直接多读几个元素。 必须保证物理缓冲和访问方式安全。
5. 尾块只影响 CopyIn。 Compute 和 CopyOut 也必须使用相同的有效元素数。

一句话总结

泛化 Tiling 的本质是由 Host 根据输入和硬件约束，生成覆盖核间余数与核内尾块的安全数据分配方案。

复习卡片

• 最小粒度：课程示例为 32B。
• 核间：大核/小核处理余数。
• 核内：由 UB 容量决定 Tile。
• 尾部：大核尾块与小核尾块分别记录。
• Host：计算策略并启动正确核数。
• Kernel：按 block 索引选择参数并执行。

自测问题

1. 为什么输入字节数要向 32B 对齐？
2. tailBlockNum 表示什么？
3. Add 算子的 UB 容量为什么至少要在三路数据之间分配？
4. 向上对齐后，怎样避免最后一块越界访问？
