Ascend C 融合算子：为什么融合以及什么时候值得融合

CANN / Ascend C
Ascend C 算子融合 Cube Vector
查看“CANN / Ascend C”专题目录（11/15）
本文目录 18 个小节

学习目标

这篇笔记解释融合算子的核心动机：减少中间结果的 Global Memory 往返与多 Kernel 调度，并让 Cube 和 Vector 流水线处理不同数据块。学完后应能判断一组算子是否适合融合，而不是把“融合”简单等同于“更快”。

什么是融合算子

融合算子把多个有数据依赖的基础算子放进同一个 Kernel，功能上等价于原计算图的连续算子组合。

融合前：Kernel A → 写 GM → Kernel B 从 GM 读取
融合后：Kernel A 的局部结果 → Kernel B 直接消费

Cube 算子与 Vector 算子融合称为 CV 融合，也称 Mix 融合，例如：

  • Matmul + Add；
  • Matmul + LeakyReLU；
  • Matmul + Abs；
  • Matmul + Sinh。

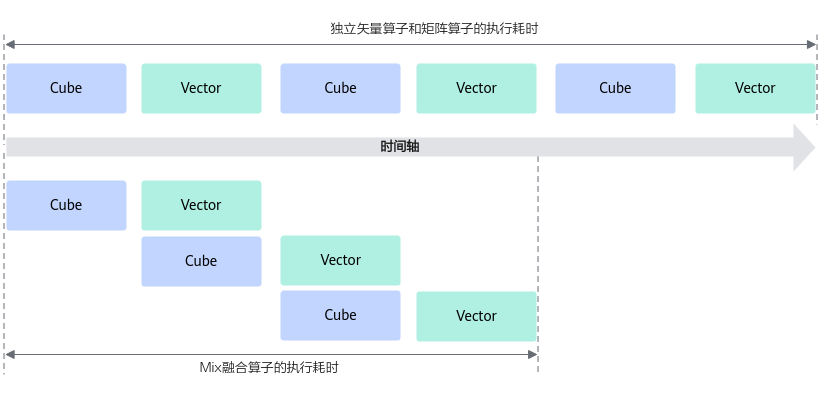

独立 Cube/Vector 算子与 CV 融合算子对比

融合前的瓶颈

假设 Matmul 产生的完整结果由另一个 Vector 算子消费：

  1. Cube 输入搬入；
  2. Cube 计算；
  3. 中间结果写入 Global Memory；
  4. 第二个 Kernel 被调度；
  5. 中间结果从 GM 搬入 Vector 本地存储；
  6. Vector 计算并写回。

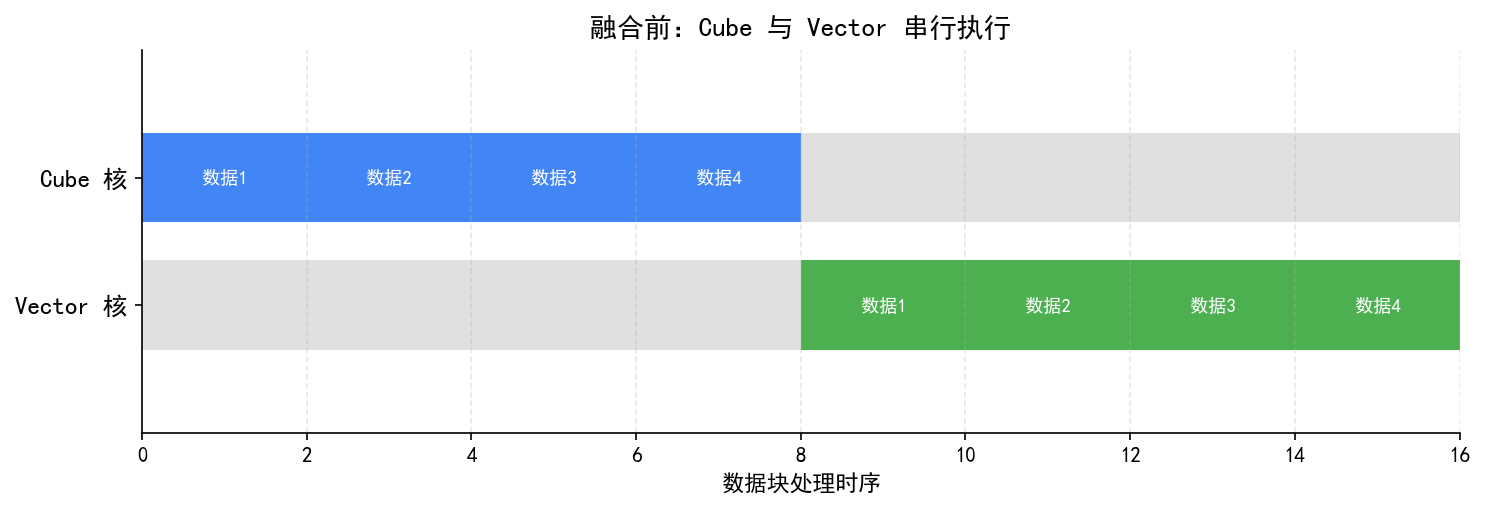

融合前 Cube 和 Vector 全量串行

主要成本：

  • 中间结果多一次 GM 写入和读取；
  • 两个 Kernel 有额外调度开销；
  • Cube 工作时 Vector 空闲，Vector 工作时 Cube 空闲；
  • 全量生产完才能开始下游，流水线启动晚。

融合后的块级流水

把数据切成多个结果 Tile 后，可以形成生产者—消费者流水：

Cube 计算 Tile 0 → Vector 处理 Tile 0
Cube 同时计算 Tile 1
Vector 处理 Tile 1 时，Cube 计算 Tile 2
...

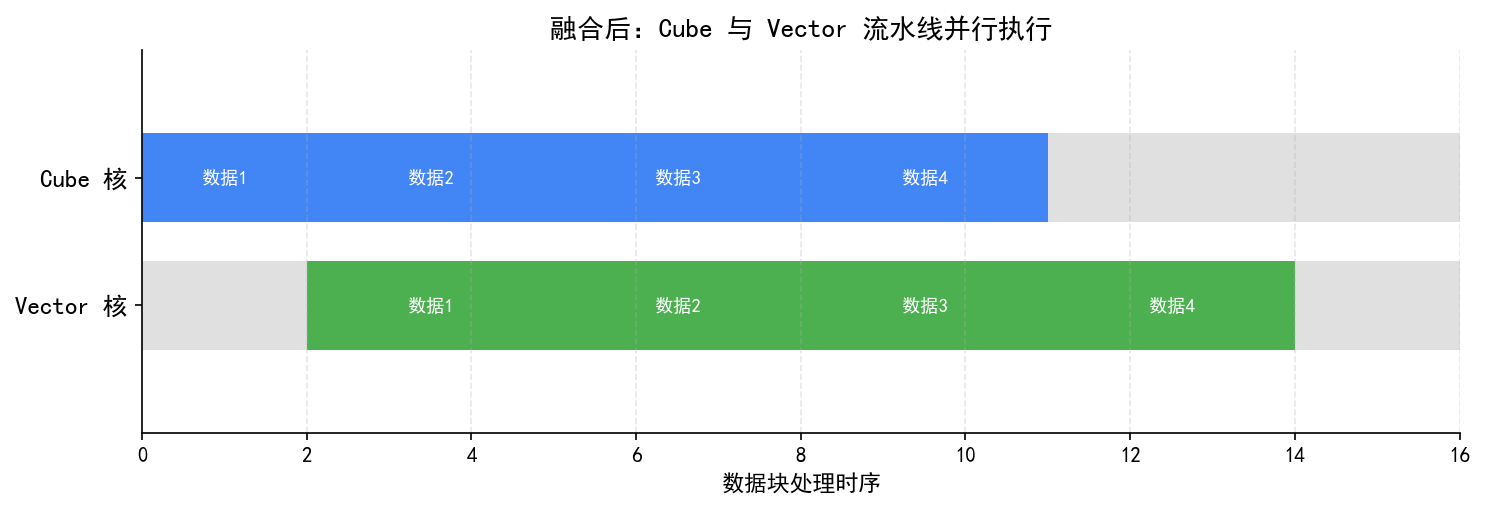

融合后 Cube 与 Vector 的块级流水

流水线总时间可近似理解为：

首块填充时间
+ (块数-1) × max(Cube阶段耗时, Vector阶段耗时)
+ 末块排空时间

而融合前更接近所有 Cube 时间与所有 Vector 时间之和。真正加速比取决于两个阶段是否均衡以及搬运是否被隐藏。

融合的主要收益

减少中间数据搬运

Matmul 结果可由 GetTensorC 直接输出到 Vector 可读的 LocalTensor/VECIN，避免完整结果先写 GM 再读回来。

减少调度次数

多个 Kernel 合并为一个 Kernel，减少 Host/运行时调度和跨 Kernel 同步。

提高硬件并行度

Cube 与 Vector 可以在不同数据块上同时工作，降低某一类计算单元的空闲时间。

利用局部性

中间 Tile 仍在片上时立即消费，通常比往返外部内存更高效。

需要澄清的两点

  1. 融合通常不自动减少数学运算量。 Matmul+激活的乘加和激活运算仍要执行；主要减少的是搬运、调度和等待。只有额外做代数化简或消除冗余时，算术量才可能下降。
  2. 融合不一定简化实现。 对用户调用接口可能更简单，但 Kernel 内部的 Tiling、偏移、同步、缓冲和精度验证通常更复杂。

什么情况下适合融合

  • 算子之间是紧邻的生产者—消费者关系；
  • 中间 Tensor 较大，GM 往返成本明显；
  • 上下游能按兼容 Tile 粒度工作；
  • Cube 与 Vector 阶段存在可重叠空间；
  • 融合后的 UB/L1/L0C 资源能够容纳所需缓冲；
  • shape、dtype 和 layout 组合较稳定或能设计泛化 Tiling。

什么情况下可能不值得

  • 中间 Tensor 很小，调度和搬运占比低；
  • 下游算子依赖完整全局结果，无法逐 Tile 消费；
  • 两阶段 Tile 需求冲突，格式转换反而昂贵；
  • 融合导致寄存器/片上内存压力过高；
  • 一个阶段远慢于另一个阶段，流水线严重失衡；
  • 维护和验证成本大于实际收益。

性能评估方法

不要只比较算子数量。至少测量：

  • Kernel 总耗时；
  • GM 读写量；
  • Cube 与 Vector 利用率；
  • 流水线空闲和同步时间；
  • 不同 shape/dtype 下的收益；
  • 融合前后数值误差。

常见误区

  1. 把两个算子写进一个文件就叫有效融合。 必须让中间数据和执行流水真正协同。
  2. 融合一定减少计算量。 通常减少的是搬运和调度。
  3. 融合一定更快。 资源压力、流水失衡和复杂同步可能抵消收益。
  4. 只要有 Cube 和 Vector 就能并行。 还需要块级数据依赖允许重叠。
  5. 功能相同就完成验证。 还要比较精度、性能、边界 shape 和资源占用。

一句话总结

CV 融合的本质是让 Cube 产生的结果 Tile 在片上直接交给 Vector，并用块级流水隐藏搬运和等待，而不是单纯减少算子名称。

复习卡片

  • 主要收益：少搬运、少调度、流水并行。
  • 关键数据：中间结果留在 Local Memory。
  • 并行方式：Cube 处理后一块，Vector 处理前一块。
  • 成立条件：Tile 兼容、资源足够、依赖允许。
  • 风险：资源压力、同步复杂、收益不稳定。

自测问题

  1. 为什么独立 Matmul 与激活之间通常有额外 GM 往返？
  2. CV 融合为什么可能提高 Cube 和 Vector 利用率？
  3. 融合为什么通常不减少数学运算量？
  4. 哪些情况会让融合收益很小？
参考答案
  1. 独立 Kernel 通过 Global Memory 交接完整中间 Tensor。
  2. 两类单元可以同时处理不同结果 Tile。
  3. 原本的矩阵乘和激活计算仍需执行，减少的主要是数据移动与调度。
  4. 小中间量、不可逐块消费、流水严重失衡或资源压力过高等情况。

图片来源

本文图片取自 3day 课程原图及 CANN Learning Hub：融合算子概念介绍。
