Ascend C Matmul 高阶 API：Host Tiling、Cube Kernel 与直调验证

学习目标

这篇笔记记录如何使用 Matmul 高阶 API 实现可直接运行的矩阵乘算子。重点不是重写底层搬运，而是让 Host 生成正确的 TCubeTiling，并在 Cube Kernel 中正确配置 Matmul 对象。

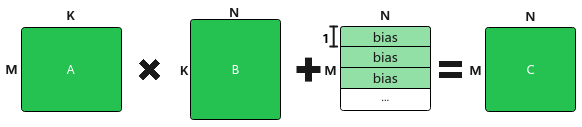

算子规格

课程样例：

Kernel 参数除 A/B/Bias/C 外，还包括 workspace 与 TCubeTiling。

工程结构

matmul_custom_tiling.h  → Host 侧生成 TCubeTiling
matmul_custom.asc       → Kernel、Host 调用与验证
CMakeLists.txt          → 编译并链接 Tiling/Platform 库

TCubeTiling 的两层信息

全局与单核范围

• M/N/Ka/Kb：原始矩阵 shape；
• usedCoreNum：实际参与计算的核数；
• singleCoreM/N/K：单核负责的矩阵范围。

核内基本块与缓存策略

• baseM/N/K：一次基本计算块；
• depthA1/depthB1：A1/B1 缓存深度；
• stepM/N/Ka/Kb：不同方向的缓存步长；
• iterateOrder：结果分片遍历顺序；
• isBias：是否启用 Bias。

Host 和 Kernel 必须对 M/N/K、dtype、format、是否转置、Bias 和输出位置形成一致理解。

Host 侧生成 Tiling

matmul_tiling::MultiCoreMatmulTiling cubeTiling(*platform);

cubeTiling.SetDim(numBlocks);
cubeTiling.SetAType(GM, ND, DT_FLOAT16);
cubeTiling.SetBType(GM, ND, DT_FLOAT16);
cubeTiling.SetCType(GM, ND, DT_FLOAT);
cubeTiling.SetBiasType(GM, ND, DT_FLOAT);

cubeTiling.SetShape(M, N, K);
cubeTiling.SetOrgShape(M, N, K);
cubeTiling.SetFixSplit(128, 128, -1);
cubeTiling.SetBias(true);
cubeTiling.SetBufferSpace(-1, -1, -1);

TCubeTiling tiling;
bool ok = cubeTiling.GetTiling(tiling) != -1;

baseK=-1 和 BufferSpace 的 -1 表示交给库选择。固定 baseM/baseN 便于教学，但不代表对所有 shape 和芯片最优。

Kernel 类型描述

using AType = MatmulType<TPosition::GM, CubeFormat::ND, half>;
using BType = MatmulType<TPosition::GM, CubeFormat::ND, half>;
using CType = MatmulType<TPosition::GM, CubeFormat::ND, float>;
using BiasType = MatmulType<TPosition::GM, CubeFormat::ND, float>;

Matmul<AType, BType, CType, BiasType> mm;

这些模板参数必须与 Host 的 SetAType/SetBType/SetCType/SetBiasType 一致，否则可能出现编译失败、格式解释错误或错误结果。

Cube Kernel 五步

__global__ __cube__ void matmul_custom(
    GM_ADDR a, GM_ADDR b, GM_ADDR bias, GM_ADDR c,
    GM_ADDR workspace, TCubeTiling tiling)
{
    AscendC::TPipe pipe;

    // 1. GlobalTensor 绑定 GM 地址
    // 2. 创建 Matmul 对象
    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling);
    mm.SetOrgShape(tiling.M, tiling.N, tiling.Ka, tiling.Kb);

    mm.SetTensorA(aGlobal);
    mm.SetTensorB(bGlobal);
    mm.SetBias(biasGlobal);

    mm.IterateAll(cGlobal);
    mm.End();
}

顺序要点：先注册对象，再设置原始 shape；SetOrgShape 要在设置 A/B Tensor 前完成；计算结束必须调用 End。

Iterate 与 IterateAll

独立 Matmul 样例可使用 IterateAll(cGlobal)；CV 融合需要逐块拿到 LocalTensor，通常改用 Iterate + GetTensorC。

Workspace

Matmul 高阶 API 可能需要系统 workspace：

size_t workspaceSize = platform->GetLibApiWorkSpaceSize();
aclrtMalloc(&workspaceDevice, workspaceSize,
            ACL_MEM_MALLOC_HUGE_FIRST);

Host 负责按平台返回值申请并传入 Kernel。若大小为 0，应避免依赖分配零字节的未定义行为。

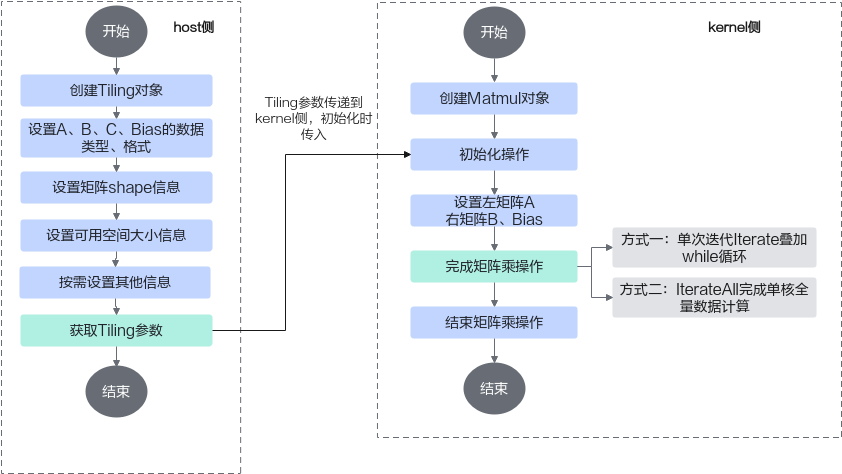

Host 调用流程

1. 初始化 ACL、Device、Stream；
2. 获取 PlatformAscendC；
3. 生成 TCubeTiling；
4. 计算 A/B/Bias/C 与 workspace 字节数；
5. 分配 Device 内存并拷入输入；
6. 启动 matmul_custom<<<numBlocks,...>>>；
7. 同步并把 C 拷回 Host；
8. 进行精度验证并释放资源。

Golden 结果检查

样例 A 全为 1、B 全为 2、K=256、Bias=0.5：

C = 256 × 1 × 2 + 0.5 = 512.5

练习 A 全为 -1、B 全为 2、K=512、Bias=0.5：

C = 512 × (-1) × 2 + 0.5 = -1023.5

课程选择的常量恰好容易得到可精确表示的结果，但一般 Matmul 应使用 atol/rtol，不能依赖 std::equal。

CMake 关键项

find_package(ASC REQUIRED)
project(matmul_examples LANGUAGES ASC CXX)

target_link_libraries(demo PRIVATE
    tiling_api register platform m dl)

target_compile_options(demo PRIVATE
    $<$<COMPILE_LANGUAGE:ASC>:--npu-arch=${CMAKE_ASC_ARCHITECTURES}>)

tiling_api/register/platform 用于 Host Tiling 与平台信息。目标架构必须与实际 NPU 匹配。

常见误区

1. Host Tiling dtype 与 Kernel 模板 dtype 不一致。 两侧配置必须完全对应。
2. 忽略 workspace。 高阶 API 可能依赖系统工作区。
3. SetShape 等于 SetOrgShape。 前者描述本次/单核计算范围，后者描述原始完整矩阵。
4. 固定 128×128 一定性能最好。 最优 Tile 与 shape、dtype、芯片和缓存有关。
5. Matmul 结果总能严格相等。 累加顺序和精度会造成舍入差异。

一句话总结

Matmul 高阶 API 把底层分形搬运和 Cube 流水封装起来，但开发者仍必须保证 Host Tiling、Kernel 类型、workspace 与原始 shape 完全一致。

复习卡片

• Host：MultiCoreMatmulTiling → TCubeTiling。
• Kernel：Matmul<...>。
• 初始化：REGIST_MATMUL_OBJ。
• 输入：SetTensorA/B/Bias。
• 执行：Iterate 或 IterateAll。
• 结束：End。

自测问题

1. TCubeTiling 在 Host 与 Kernel 之间传递什么？
2. 为什么 Host 的 dtype/format 配置必须与 Kernel 模板一致？
3. Iterate 与 IterateAll 的主要区别是什么？
4. 为什么普通 Matmul 验证应使用容差？
