Ascend C CV 融合算子开发：Matmul 与 LeakyReLU、Abs、Sinh

CANN / Ascend C
Ascend C CV融合 Matmul LeakyReLU
查看“CANN / Ascend C”专题目录（12/15）
本文目录 20 个小节

学习目标

这篇笔记记录 CV 融合算子的实际代码结构。重点是让 Matmul 的 baseM×baseN 结果直接进入 Vector 计算，并正确写回全局结果矩阵。学完后应能把 LeakyReLU 替换为 Abs 或 Sinh，并识别相应的临时内存与精度需求。

算子规格

课程主例：

C=LeakyReLU⁡(A×B+Bias,α)C=\operatorname{LeakyReLU}(A\times B+Bias,\alpha)
  • A：[M,K] half；
  • B：[K,N] half；
  • Bias：[N] float；
  • C：[M,N] float；
  • 示例：M=1024, K=256, N=640。

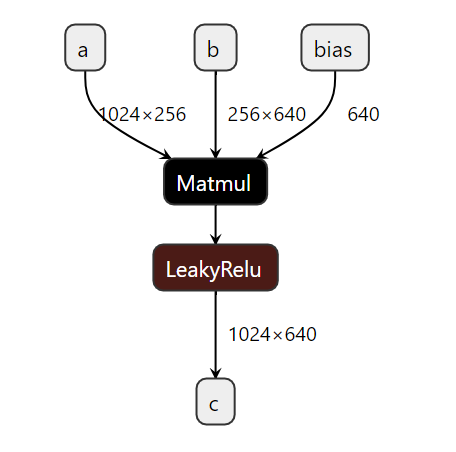

Matmul 与 LeakyReLU 的原始模型结构

独立执行需要 Matmul 写 GM、LeakyReLU 再从 GM 读取。融合后，Matmul API 把每个结果 Tile 直接交给 Vector。

Host Tiling 的关键变化

纯 Matmul 的输出位置可设为 GM；CV 融合要让 Vector 消费 Matmul 结果，因此 C 类型配置为 VECIN：

cubeTiling.SetCType(
    matmul_tiling::TPosition::VECIN,
    matmul_tiling::CubeFormat::ND,
    matmul_tiling::DataType::DT_FLOAT);

课程示例使用：

SetFixSplit(baseM=128, baseN=128, baseK=-1);
SetTraverse(FIRSTM);
SetBias(true);

Tile 必须同时满足 L0C 的 Matmul 输出容量与 UB 中 Vector 计算、队列和临时变量的容量。

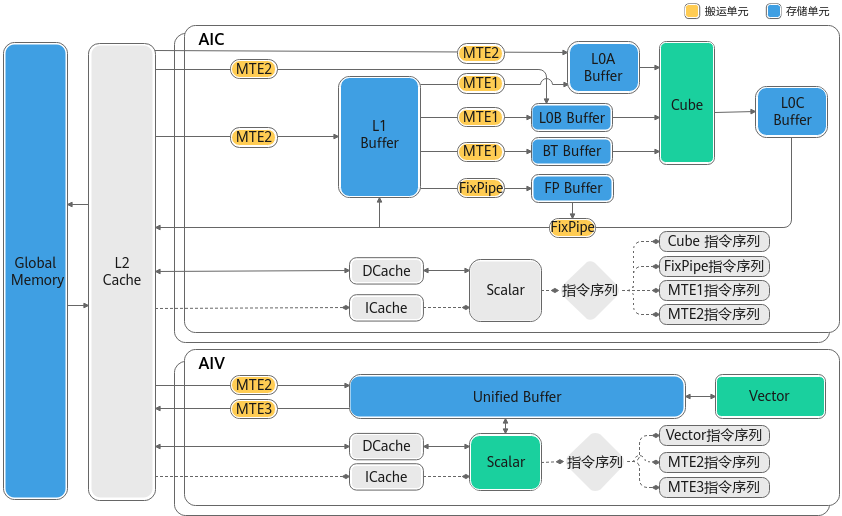

A2 架构中 Cube 与 Vector 相关存储位置

示例 Kernel 使用 __mix__(1, 2) 和特定的 SetDim(2) 配置，这是课程硬件上的演示配比，不应脱离目标产品直接照搬。

Kernel 类结构

MatmulLeakyKernel
├─ Init           设置 GlobalTensor、偏移与队列
├─ Process        逐 Matmul Tile 组织流水
├─ MatmulCompute  GetTensorC 得到 LocalTensor
├─ LeakyReluCompute
├─ CopyOut        跨行写回 GM
└─ CalcOffset     计算本逻辑任务的 A/B/C/Bias 起点

Matmul 对象的 C 类型同样使用 VECIN：

Matmul<
    MatmulType<GM, ND, AType>,
    MatmulType<GM, ND, BType>,
    MatmulType<VECIN, ND, CType>,
    MatmulType<GM, ND, BiasType>> matmulObj;

逐 Tile 处理流程

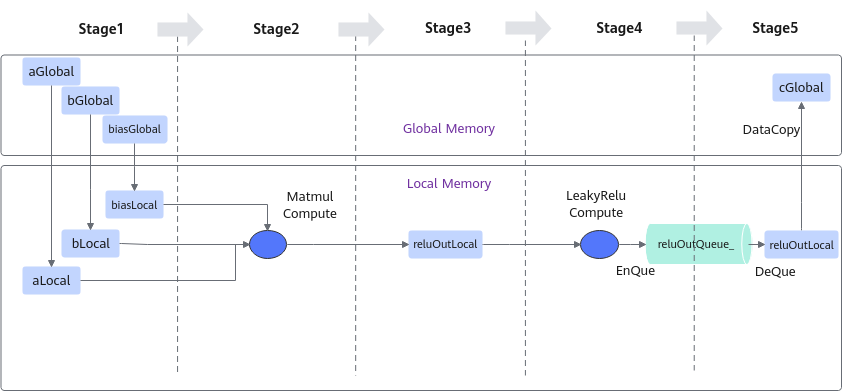

Matmul Tile 进入 Vector 后处理的数据流

matmulObj.SetTensorA(aGlobal);
matmulObj.SetTensorB(bGlobal);
matmulObj.SetBias(biasGlobal);

uint32_t round = 0;
while (matmulObj.Iterate<true>()) {
    MatmulCompute();
    LeakyReluCompute();
    CopyOut(round++);
}
matmulObj.End();

获取 Matmul 结果

auto local = outQueue.AllocTensor<float>();
matmulObj.GetTensorC<true>(local, false, true);

原地执行 Vector 操作

AscendC::LeakyRelu(
    local, local, alpha,
    tiling.baseM * tiling.baseN);
outQueue.EnQue(local);

只有 API 明确允许输入输出别名时才能原地计算。

多核分块偏移

按 M 优先遍历时：

mBlocks  = ceil(M / singleCoreM);
mCoreIdx = blockIdx % mBlocks;
nCoreIdx = blockIdx / mBlocks;

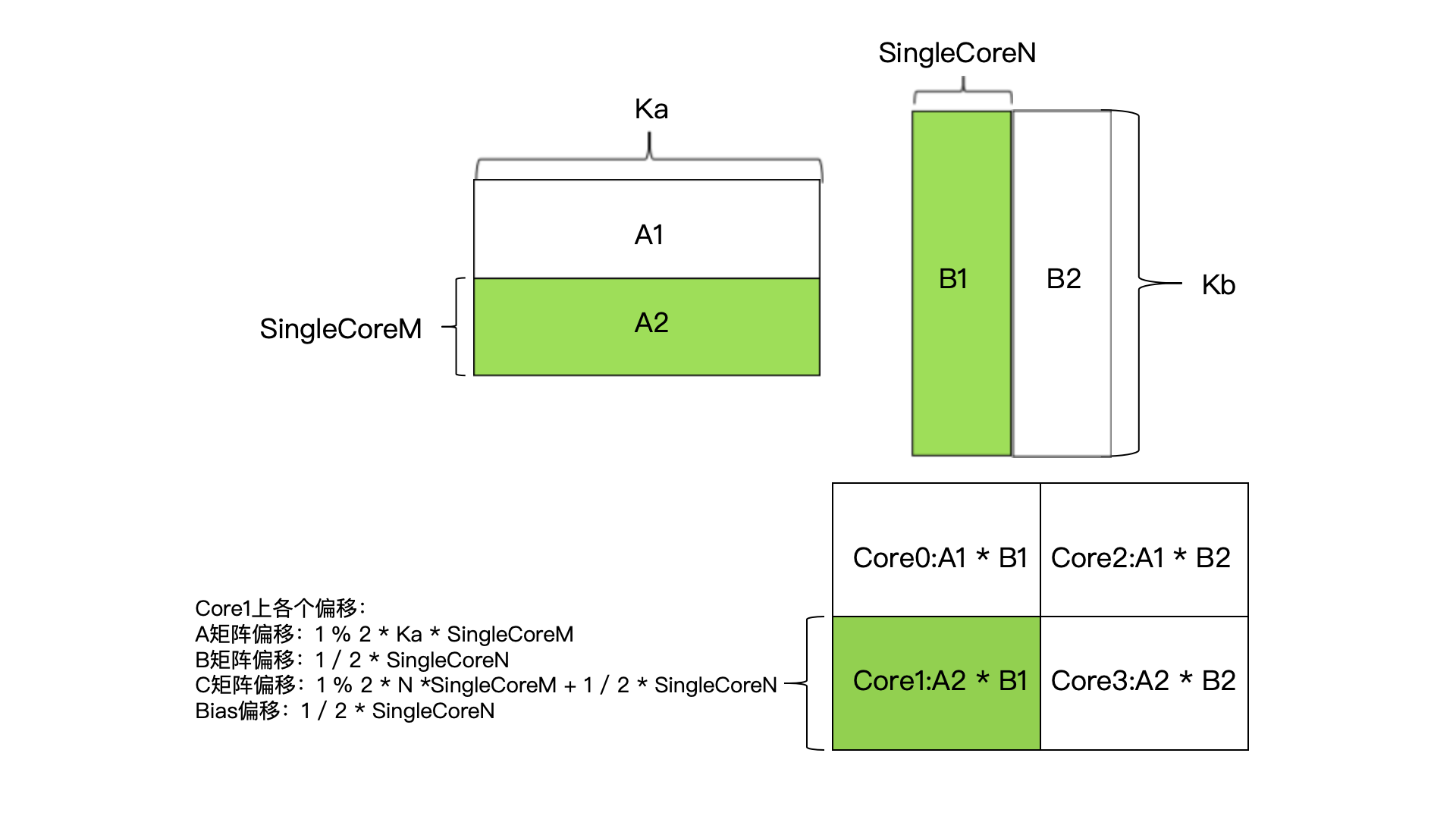

CV 融合算子的 M/N 分块与核索引

未转置 ND 矩阵的典型偏移：

offsetA    = mCoreIdx × singleCoreM × K
offsetB    = nCoreIdx × singleCoreN
offsetC    = mCoreIdx × singleCoreM × N
           + nCoreIdx × singleCoreN
offsetBias = nCoreIdx × singleCoreN

若矩阵转置、layout 改变或边界核尺寸变小，公式也必须相应调整。

为什么 CopyOut 不能连续整块写

LocalTensor 中的结果 Tile 是紧凑的 baseM×baseN；全局 C 的每行长度是 N。写完 Tile 的一行后，需要跳过 N-baseN 个元素，才能到下一行目标位置。

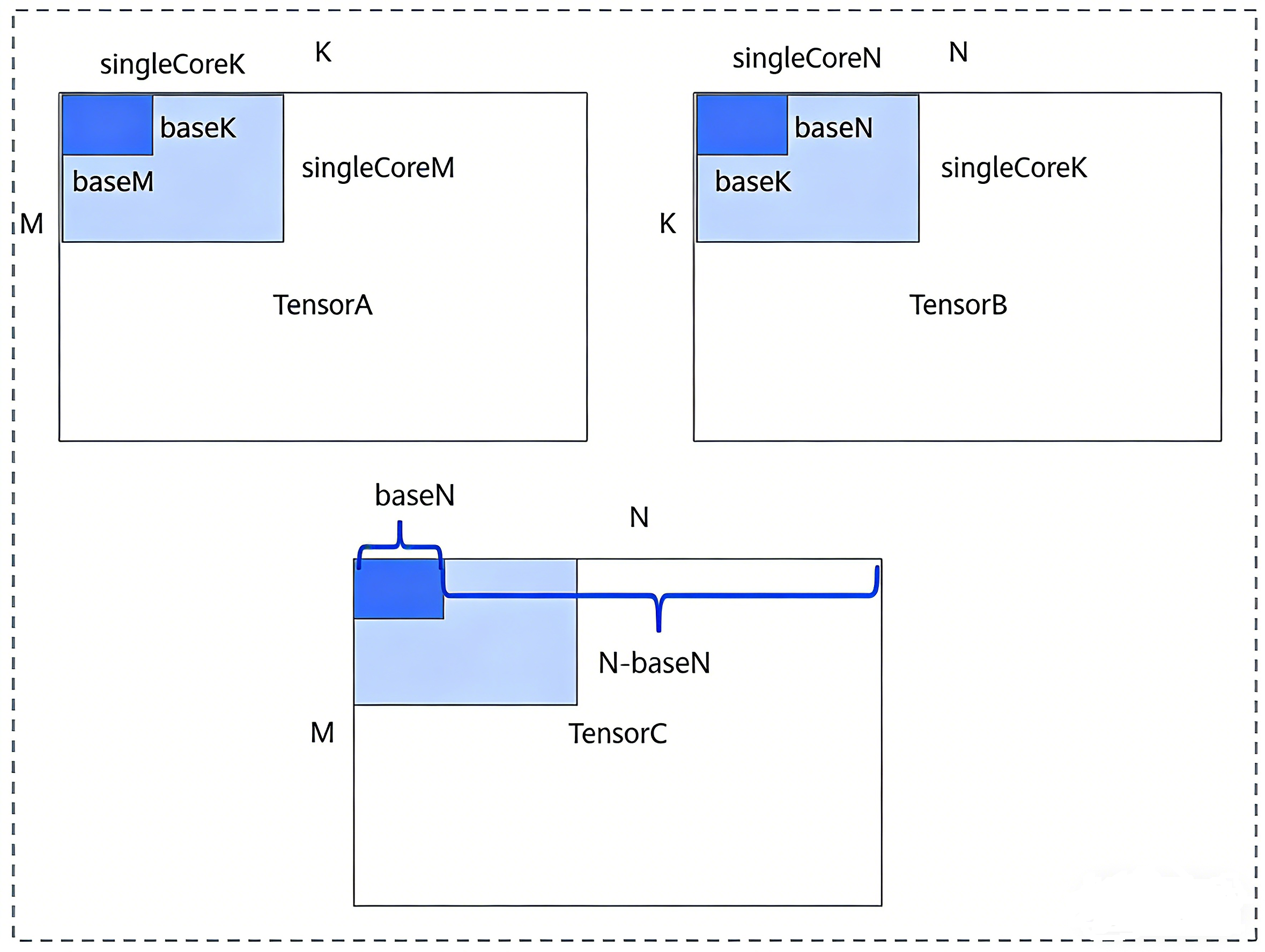

结果 Tile 写回全局矩阵时的跨行步长

DataCopyParams param = {
    blockCount = baseM,
    blockLen   = baseN * sizeof(T) / 32,
    srcStride  = 0,
    dstStride  = (N - baseN) * sizeof(T) / 32
};
DataCopy(cGlobal[startOffset], local, param);

具体单位应以 API 文档为准。课程示例使用 DEFAULT_C0_SIZE 换算为 DataBlock 数，不能把字节、元素和 DataBlock 混用。

Mix Kernel 入口

extern "C" __global__ __mix__(1, 2)
void matmul_leakyrelu_custom(
    GM_ADDR a, GM_ADDR b, GM_ADDR bias, GM_ADDR c,
    __gm__ uint8_t* __kfc_workspace__ workspace,
    TCubeTiling tiling)
{
    AscendC::TPipe pipe;
    MatmulLeakyKernel<half, half, float, float> op;
    op.Init(a, b, bias, c, tiling, 0.001f, &pipe);
    REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(),
                      op.matmulObj, &op.tiling);
    op.Process();
}

__kfc_workspace__ 让编译器和 Matmul 高阶 API 协调系统 workspace。

三种 Vector 后处理

LeakyReLU

f(x)={x,x≥0αx,x<0f(x)=\begin{cases}x,&x\ge 0\\ \alpha x,&x<0\end{cases}

可使用高阶 LeakyRelu API。测试必须包含负值，否则只能验证正分支。

Abs

f(x)=∣x∣f(x)=|x|

结构与 LeakyReLU 基本相同，只需把 Vector 计算替换为 AscendC::Abs。课程练习使用负的 Matmul 结果，可有效验证绝对值分支。

Sinh

sinh⁡(x)=ex−e−x2\sinh(x)=\frac{e^x-e^{-x}}{2}

若没有直接 Sinh 指令，可组合：

positive = exp(x)
negative = exp(-x)
output   = (positive - negative) × 0.5

它比 LeakyReLU/Abs 需要更多中间结果，通常要用 TBuf<VECCALC> 申请临时 Tensor，并把其容量计入 UB 预算。

测试设计

课程 LeakyReLU 样例得到 512.5，所有值为正，因此并未覆盖负半轴。更完整的测试应包括：

  • 正值、负值和零；
  • M/N 不是 baseM/baseN 整倍数的尾块；
  • 不同 dtype；
  • 多个核的不同 M/N 分区；
  • 极端输入下 Sinh 的溢出风险；
  • 与 CPU Golden 的 atol/rtol 比较。

Sinh 练习使用 a=0.125、b=0.0625、K=512、Bias=0.5：

A×B+Bias = 0.125 × 0.0625 × 512 + 0.5 = 4.5
sinh(4.5) ≈ 45.003

使用误差阈值验证比严格相等更合理。

常见误区

  1. Matmul 输出仍配置为 GM。 融合 Vector 消费时应配置为合适的 Local/VECIN 位置。
  2. 结果 Tile 可一次连续写回。 全局矩阵行跨度为 N，需要二维搬运参数。
  3. 偏移只看 blockIdx。 还要结合 M/N 分块数量与遍历顺序。
  4. LeakyReLU 正数样例足以验证功能。 必须覆盖负分支和 alpha。
  5. 替换激活 API 就完成 Sinh。 多步函数还需要临时缓冲、UB 预算和数值稳定性验证。

一句话总结

CV 融合实现的关键是让 Matmul 的结果 Tile 直接落到 Vector 可读的 LocalTensor，并用正确的分块偏移和二维 CopyOut 写回全局矩阵。

复习卡片

  • 输出位置：Matmul C 配置为 VECIN。
  • 入口：__mix__(cube, vec)。
  • 流程：Iterate → GetTensorC → Vector API → CopyOut。
  • 核偏移：M/N 分块索引。
  • 写回：按行带目标 stride。
  • 复杂激活：需要 TBuf 和额外 UB。

自测问题

  1. 为什么融合 Matmul 的输出类型位置要设为 VECIN？
  2. mCoreIdx 和 nCoreIdx 如何由 blockIdx 得到？
  3. 为什么结果 Tile 写回 C 时需要 dstStride？
  4. Sinh 相比 Abs 为什么需要更多片上内存？
参考答案
  1. 让 Matmul 结果直接成为 Vector 流水线可消费的局部数据，避免 GM 往返。
  2. M 优先时，分别是 blockIdx % mBlocks 与 blockIdx / mBlocks。
  3. Local Tile 每行只有 baseN 个元素，而全局 C 每行有 N 个元素。
  4. Sinh 由多步 Exp、取负、减法和缩放组成，需要保存中间 Tensor。
