Ascend C 矢量编程范式：CopyIn、Compute、CopyOut 与 Double Buffer

学习目标

这篇笔记解释 Ascend C 为什么采用流水线式编程，以及 TPipe、TQue、TBuf、TPosition 如何协同。学完后应能画出基本矢量算子的三级数据流，并判断 Double Buffer 何时可能带来收益。

问题背景：计算快，数据不一定跟得上

AI Core 中的数据搬运、Vector 计算和结果搬出由不同指令队列执行。若代码把它们完全串行化，Vector 单元会在等待数据时空闲。Ascend C 编程范式把一个算子拆成多个流水任务，并用队列传递数据和表达依赖。

三类典型范式

• 基本矢量范式：CopyIn → Compute → CopyOut；
• 基本矩阵范式：在搬入和搬出之间增加 Split、矩阵计算和 Aggregate；
• 复杂矢量/矩阵范式：把多个阶段首尾连接，形成更长的数据流。

入门时最重要的是基本矢量范式：

三级流水任务

CopyIn

1. 从输入队列申请 LocalTensor；
2. 使用 DataCopy 把数据从 Global Memory 搬到 Local Memory；
3. 使用 EnQue 告知下游“数据已就绪”。

Compute

1. 使用 DeQue 取得输入 LocalTensor；
2. 为输出申请 LocalTensor；
3. 调用 Add、Abs、Exp 等 Vector API；
4. 释放输入并把输出 EnQue。

CopyOut

1. 从输出队列 DeQue 计算结果；
2. 使用 DataCopy 写回 Global Memory；
3. 释放输出 LocalTensor。

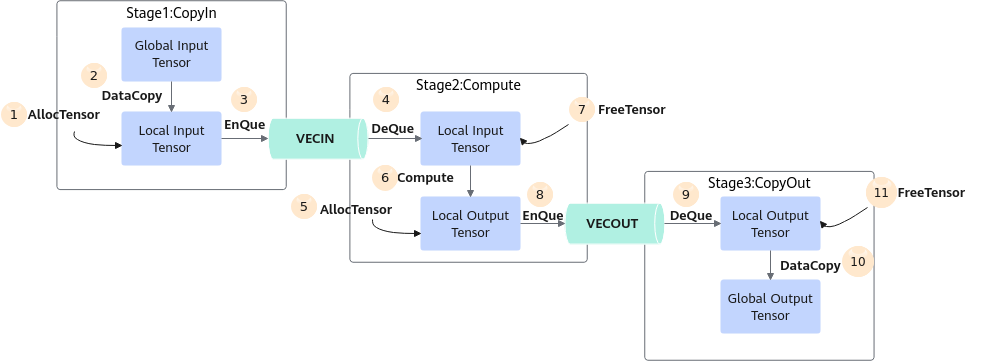

课程原图把相关 API 和数据位置放在同一条数据流上：

核心组件

一个 Kernel 中通常只初始化一个 TPipe。TQue 服务于任务之间的数据接力，TBuf 服务于单个任务内部的临时变量，二者用途不能混淆。

最小伪代码

pipe.InitBuffer(inQueue, 2, tileBytes);
pipe.InitBuffer(outQueue, 2, tileBytes);

for (int i = 0; i < loopCount; ++i) {
    CopyIn(i);
    Compute(i);
    CopyOut(i);
}

虽然源码按这个顺序发出调用，不同硬件指令队列仍可在满足依赖的前提下重叠执行。EnQue/DeQue 不只是容器操作，也承担同步语义。

Double Buffer

单缓冲时，一块数据依次经历搬入、计算和搬出。双缓冲准备两组片上缓冲，使不同数据块处在不同阶段：

时刻 1：块 0 CopyIn
时刻 2：块 0 Compute，同时块 1 CopyIn
时刻 3：块 0 CopyOut，同时块 1 Compute、块 2 CopyIn

队列内存块数通常体现为：

pipe.InitBuffer(inQueue, 2, tileBytes);

第二个参数为 2 表示为该队列准备两块缓冲。但“双缓冲”不意味着数据只切成两块，而是流水线上可轮换使用两份缓冲资源。

Double Buffer 何时有效

它主要隐藏数据搬运时间。若搬运和计算耗时接近，重叠带来的收益通常更明显。以下场景收益可能很小甚至为负：

• 数据量很小，一次即可算完；
• 计算远慢于搬运，隐藏搬运后的占比有限；
• 两份缓冲压缩了单块大小，导致循环次数明显增加；
• 同步或尾块处理不当，引入额外开销。

因此，是否启用 Double Buffer 应通过性能数据验证。

API 层级

• 基础 API：计算、搬运、资源管理和同步，控制粒度更细；
• 高阶 API：封装 Matmul、Softmax、激活等常用算法，提高开发效率；
• Utils API：标准库、平台信息、运行时编译和日志等辅助能力。

选择原则是：能用成熟高阶 API 满足需求时优先复用；需要特殊布局或精细性能控制时，再组合基础 API。

常见误区

1. TPipe 是数据队列。 它是统一资源管理者，任务通信由 TQue 完成。
2. TBuf 可以执行 EnQue。 TBuf 只管理任务内部临时内存。
3. 连续写出三个函数就一定形成有效流水。 还需要正确的队列、缓冲数量、数据分块和同步关系。
4. Double Buffer 总能提速。 它增加片上内存占用，收益取决于搬运/计算比例和数据规模。
5. 释放 Tensor 可以省略。 不及时 FreeTensor 会阻塞缓冲复用或耗尽队列资源。

一句话总结

Ascend C 矢量编程范式通过 TPipe 管资源、TQue 传数据，把 CopyIn、Compute、CopyOut 映射到可并行的硬件流水线。

复习卡片

• 三级任务：CopyIn、Compute、CopyOut。
• 数据路径：GM → Local → Vector → Local → GM。
• 资源管理：TPipe。
• 任务通信：TQue。
• 临时内存：TBuf。
• 性能优化：Double Buffer 隐藏搬运时间。

自测问题

1. EnQue 和 DeQue 为什么不仅是普通容器操作？
2. TQue 与 TBuf 的适用范围有什么区别？
3. Double Buffer 为什么需要更多 Local Memory？
4. 哪些情况下 Double Buffer 的收益可能很小？

图片来源

本文图片取自 CANN Learning Hub：Ascend C 编程范式与 API，本地保存仅用于学习笔记。
